WDC형 클러치

WDC형 클러치는 여자작동형으로 부하측에 전동력을 전달하는 기기로서, 빈번한 기동과 정지에 사용하며 촌동운전도 하게끔 되어 있는 전동장치입니다. 토르크 자유조정(충격부하 흡수요구 시)과 여러 개의 클러치로 정역운전도 가능하며, 충격과 과부하에서도 원동기를 보호할 수 있습니다.

SEC · 01 외형 및 구조도

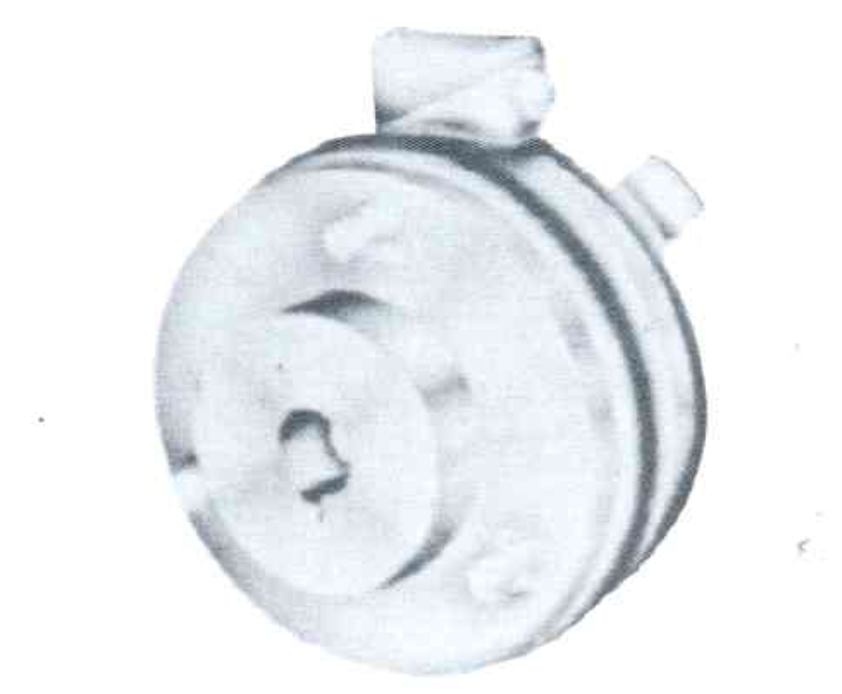

FIG. 01 — 외형 WDC SERIES

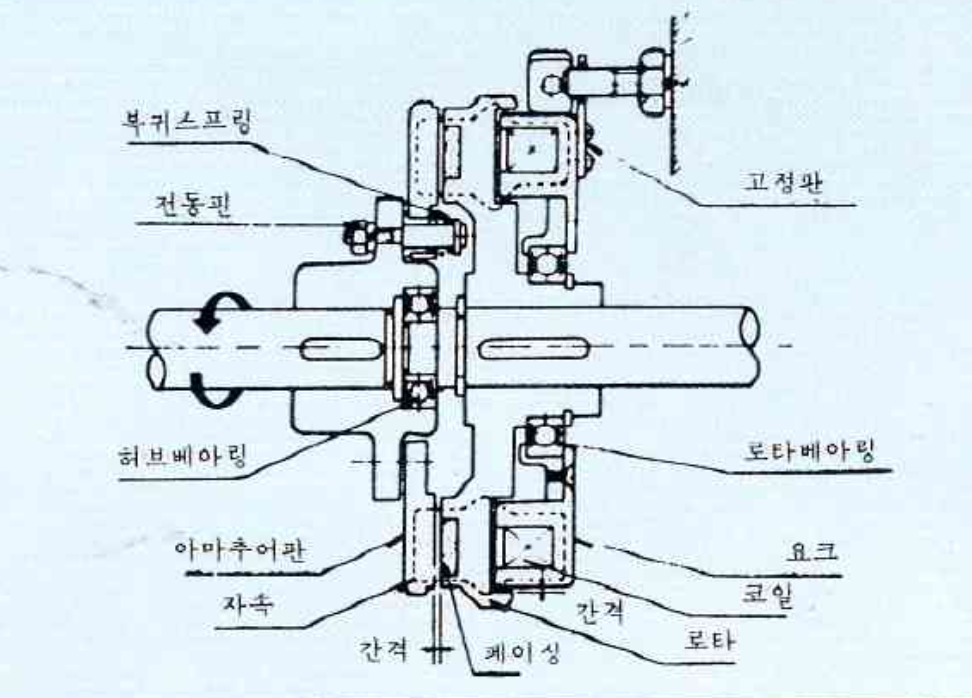

FIG. 02 — 단면 구조 SECTION VIEW

SEC · 02 치수도 — WDC-2.5 / WDC-5 / WDC-10

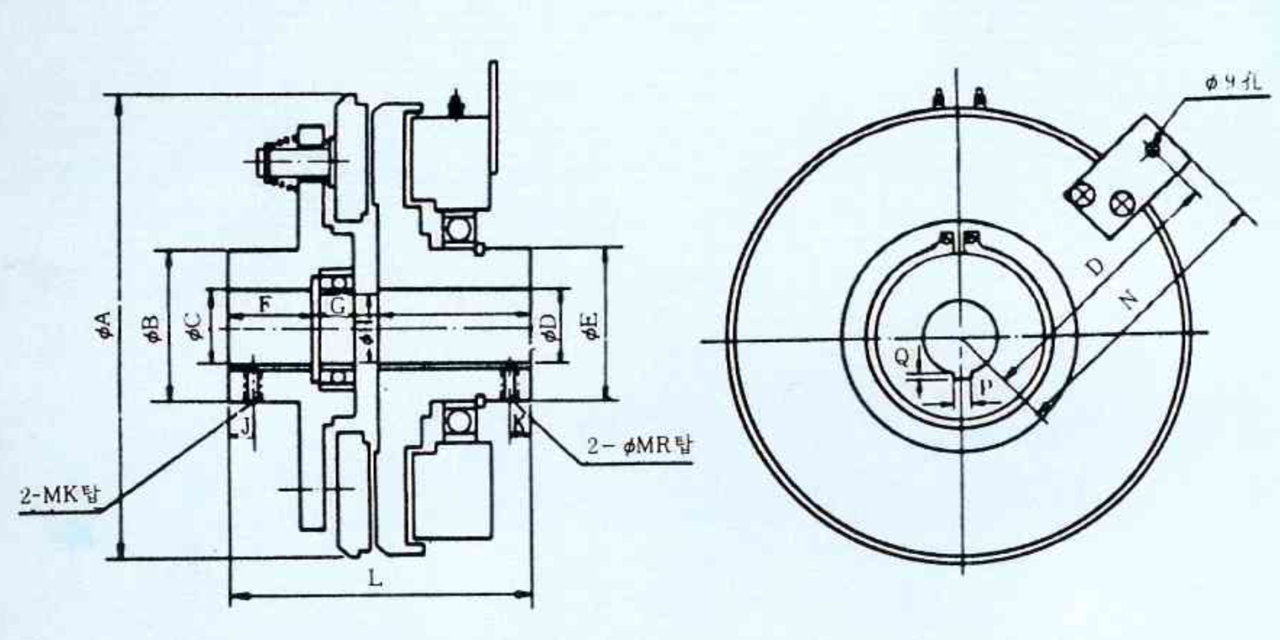

FIG. 03 — DIMENSIONS SMALL SERIES

TABLE 01 — A~E (mm)

형 별	A	B	C	D	E
WDC-2.5	120	45	18	18	34.5
WDC-5	145	52	22	22	45
WDC-10	178	60	28	28	60

TABLE 02 — F~K (mm)

형 별	F	G	H	I	J	K
WDC-2.5	27	9	15	50	10	6
WDC-5	30	11	15	56	12	8
WDC-10	35	14	20	59	15	8

TABLE 03 — L~R (mm)

형 별	L	N	O	P	Q	R
WDC-2.5	91.6	73	65	5	2	6
WDC-5	106.3	94	84	7	3	8
WDC-10	117.3	107	100	7	3	8

SEC · 03 치수도 — WDC-15 / WDC-30 / WDC-60 / WDC-90

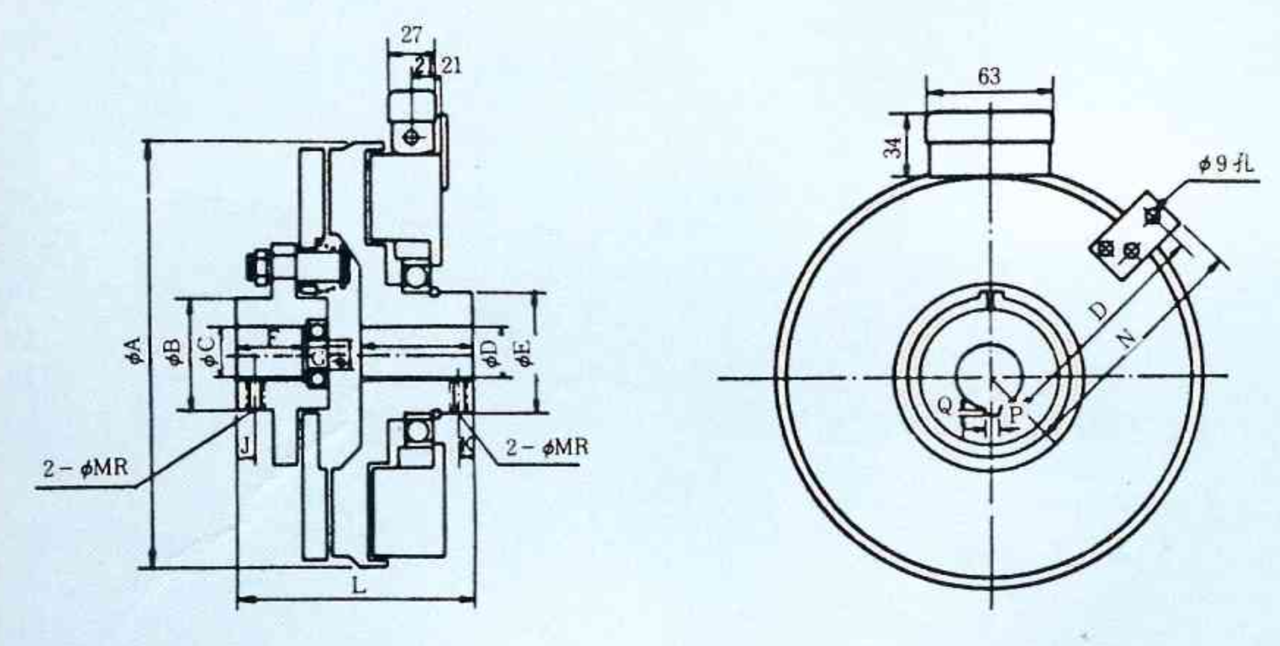

FIG. 04 — DIMENSIONS LARGE SERIES

TABLE 04 — A~E (mm)

형 별	A	B	C	D	E
WDC-15	226	60	32	32	65
WDC-30	268	78	42	42	70
WDC-60	334	90	48	48	80
WDC-90	375	105	50	50	100

TABLE 05 — F~K (mm)

형 별	F	G	H	I	J	K
WDC-15	37	12	17	60	9	9
WDC-30	52	16	30	75	15	10
WDC-60	57	17	35	80	20	10
WDC-90	68	18	40	91	20	12

TABLE 06 — L~R (mm)

형 별	L	N	O	P	Q	R
WDC-15	126	132	124	10	3.5	8
WDC-30	160	152	144	12	3.5	10
WDC-60	165	183	175	12	3.5	10
WDC-90	192	202	192	12	3.5	12
