WDBC형 브레이크는 WAB형 브레이크와 WDC형 클러치를 1개의 프레임에 내장하여 양측으로 축이 나온 구조로, 클러치와 브레이크의 기능 및 장점을 합친 제품입니다. 케이스 없는 구조 및 전동기에 직접 취부한 구조도 생산합니다.
SEC · 01
외형 및 단면도

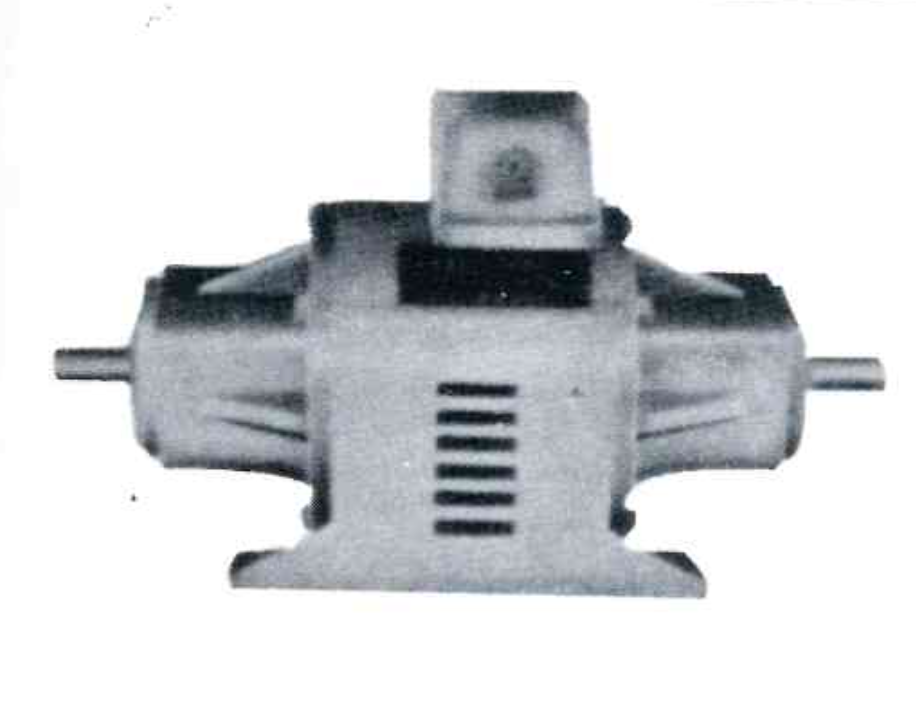

FIG. 01 — 외형
WDBC SERIES
WDBC SERIES

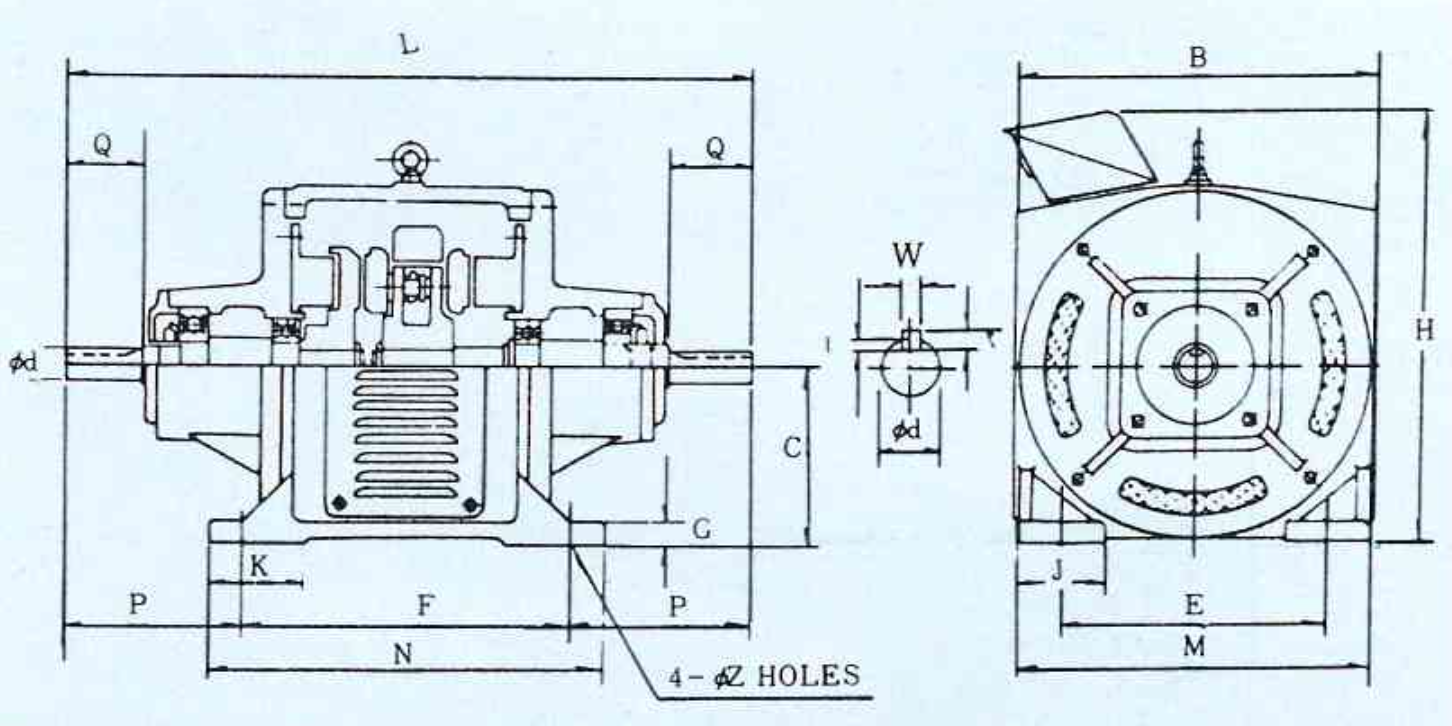

FIG. 02 — 단면 구조
SECTION VIEW
SECTION VIEW
SEC · 02
치수표
DIMENSIONS · 8 MODELS (mm)
| 형 번 | B | C | d h6 | E | F | G | H | J | K | L | M | N | P | Q | Z | W | U | V | 사용예(4극) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WDBC-1.0 | 152 | 82 | 14 | 110 | 145 | 10 | 198 | 35 | 40 | 288 | 150 | 170 | 71.5 | 35 | 9 | 5 | 3 | 5 | ½ HP |
| WDBC-2.5 | 200 | 102 | 22 | 150 | 190 | 14 | 245 | 40 | 55 | 399 | 195 | 230 | 104.5 | 50 | 11 | 7 | 4 | 7 | 1 HP |
| WDBC-5 | 220 | 112 | 22 | 165 | 205 | 14 | 265 | 45 | 60 | 429 | 215 | 245 | 112 | 50 | 11 | 7 | 4 | 7 | 2 HP |
| WDBC-10 | 260 | 132 | 28 | 200 | 225 | 16 | 305 | 50 | 70 | 483 | 255 | 265 | 129 | 60 | 14 | 7 | 4 | 7 | 3, 5 HP |
| WDBC-15 | 300 | 150 | 32 | 235 | 245 | 18 | 340 | 55 | 90 | 555 | 295 | 295 | 155 | 80 | 14 | 10 | 4.5 | 8 | 7.5 HP |
| WDBC-30 | 360 | 180 | 38 | 280 | 265 | 20 | 400 | 70 | 100 | 595 | 355 | 315 | 165 | 80 | 14 | 10 | 4.5 | 8 | 10 HP |
| WDBC-60 | 430 | 215 | 48 | 330 | 330 | 22 | 470 | 80 | 110 | 758 | 420 | 390 | 214 | 110 | 19 | 12 | 4.5 | 8 | 15, 20 HP |
| WDBC-90 | 480 | 240 | 48 | 385 | 350 | 24 | 520 | 90 | 120 | 828 | 475 | 420 | 239 | 110 | 19 | 12 | 4.5 | 8 | 25 HP |
